>> 直通T型过滤器 |
|
| |
| |

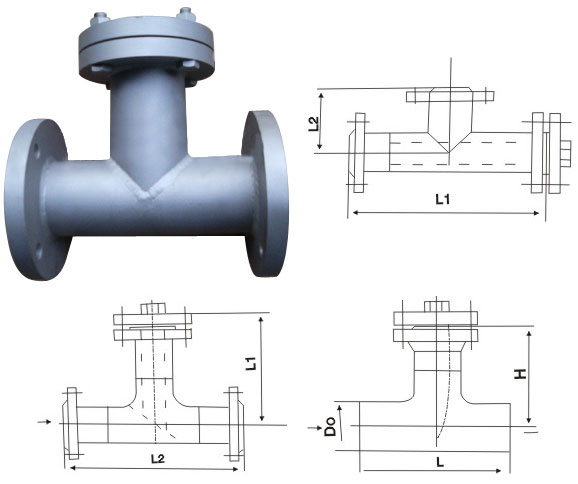

图表一
T型直角法兰连接过滤器 |
(ST-I)见表一、图一,DN80-400,PN≤5.0 |
公称通径 DN |
结构尺寸 |
管塞 |
L |
L |
80 |
300 |
150 |
R1/2〃 |
100 |
360 |
160 |
R1/2〃 |
150 |
440 |
200 |
R3/4〃 |
200 |
540 |
230 |
R3/4〃 |
250 |
600 |
270 |
M20×1.5 |
300 |
680 |
300 |
M20×1.5 |
350 |
750 |
340 |
M20×1.5 |
400 |
850 |
380 |
M20×1.5 |
图表二
T型对焊连接式过滤器 |
（ST-Ⅱ）见表二、图二，DN50-400，PN≤10.0 |
公称通径 DN |
Do |
L |
H |
管塞 |
50 |
57 |
128 |
175 |
R1/2〃 |
65 |
76 |
152 |
195 |
R1/2〃 |
80 |
89 |
172 |
210 |
R1/2〃 |
100 |
108 |
210 |
230 |
R1/2〃 |
125 |
133 |
248 |
310 |
R3/4〃 |
150 |
159 |
286 |
335 |
R3/4〃 |
200 |
219 |
356 |
400 |
R3/4〃 |
250 |
273 |
432 |
450 |
M20×1.5 |
300 |
325 |
508 |
535 |
M20×1.5 |
350 |
377 |
558 |
580 |
M20×1.5 |
400 |
426 |
610 |
640 |
M20×1.5 |
图表三
T型直通法兰连接式过滤器 |
（ST-Ⅲ）见表三、图三，DN50-600，PN≤5.0 |
公称通径 DN |
L1 |
L2 |
管塞 |
50 |
149 |
256 |
R1/2〃 |
65 |
170 |
292 |
R1/2〃 |
80 |
182 |
312 |
R3/8〃 |
100 |
210 |
362 |
R3/8〃 |
125 |
235 |
420 |
R3/8〃 |
150 |
260 |
464 |
R3/8〃 |
200 |
320 |
560 |
R3/4〃 |
250 |
380 |
670 |
M20×1.5 |
300 |
430 |
780 |
M20×1.5 |
350 |
450 |
30 |
M20×1.5 |
400 |
530 |
910 |
M20×1.5 |
|
|
|
