产品描述:
手动反冲过滤器(DN50,全不锈钢) 产品特点反冲排污过滤器适用于各种供水系统,工艺水系统及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中的各种机械杂质,确保系统设备的可靠运行。主要特点 1.过滤精度高：过滤精度范围广,d=0.5～1.2mm； 2.过滤水量大：该过滤器压力损失小，处理水量大，可达7000m3/h； 3.使用寿命长：由不锈钢楔形条状滤网及优良碳钢筒体组成； 4.综合成本低：无需拆卸和更换滤网，使用寿命长达20年； 5.操作简便效率高：无需接旁路，无需拆机清理，过滤反冲效果好。 工作原理 SKP24型反冲排污过滤器通常由优良碳钢筒体，特别结构的不锈钢楔形滤网，水流导向阀及排污装置所组成，如用户特别要求，也可制成全不锈钢结构。当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经过滤网到出口。当过滤器需要排污时，关闭水流导向阀，打开排污阀，水流经滤网流入内侧，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。这样整个冲洗过程系统可正常运行，无需停机。 水流导向阀的开启机构分手动和电动两种，当采用电动开启机构时，过滤器进出口设有压力传感器，可根据前后压差实现自动清洗排污，此时排污口装电动球阀，水流导向阀和排污电动球阀实现联动。技术参数: 通常工作压力:≤1.6MPa 工作温度:≤180℃ 压损:≤0.115MPa 过滤精度:d=1.2mm 排污口DN：50 超过此范围可根据用户要求特别制造 |
|
产品特点:
手动反冲过滤器(DN50,全不锈钢)
产品特点
反冲排污过滤器适用于各种供水系统,工艺水系统及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中的各种机械杂质,确保系统设备的可靠运行。
主要特点
1.过滤精度高：过滤精度范围广,d=0.5～1.2mm；
2.过滤水量大：该过滤器压力损失小，处理水量大，可达7000m3/h；
3.使用寿命长：由不锈钢楔形条状滤网及优良碳钢筒体组成；
4.综合成本低：无需拆卸和更换滤网，使用寿命长达20年；
5.操作简便效率高：无需接旁路，无需拆机清理，过滤反冲效果好。
工作原理
SKP24型反冲排污过滤器通常由优良碳钢筒体，特别结构的不锈钢楔形滤网，水流导向阀及排污装置所组成，如用户特别要求，也可制成全不锈钢结构。当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经过滤网到出口。当过滤器需要排污时，关闭水流导向阀，打开排污阀，水流经滤网流入内侧，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。这样整个冲洗过程系统可正常运行，无需停机。
水流导向阀的开启机构分手动和电动两种，当采用电动开启机构时，过滤器进出口设有压力传感器，可根据前后压差实现自动清洗排污，此时排污口装电动球阀，水流导向阀和排污电动球阀实现联动。
技术参数:
通常工作压力:≤1.6MPa
工作温度:≤180℃
压损:≤0.115MPa
过滤精度:d=1.2mm
排污口DN：50
超过此范围可根据用户要求特别制造 |
|
|
技术指标:
手动反冲过滤器(DN50,全不锈钢)
产品特点
反冲排污过滤器适用于各种供水系统,工艺水系统及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中的各种机械杂质,确保系统设备的可靠运行。
主要特点
1.过滤精度高：过滤精度范围广,d=0.5～1.2mm；
2.过滤水量大：该过滤器压力损失小，处理水量大，可达7000m3/h；
3.使用寿命长：由不锈钢楔形条状滤网及优良碳钢筒体组成；
4.综合成本低：无需拆卸和更换滤网，使用寿命长达20年；
5.操作简便效率高：无需接旁路，无需拆机清理，过滤反冲效果好。
工作原理
SKP24型反冲排污过滤器通常由优良碳钢筒体，特别结构的不锈钢楔形滤网，水流导向阀及排污装置所组成，如用户特别要求，也可制成全不锈钢结构。当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经过滤网到出口。当过滤器需要排污时，关闭水流导向阀，打开排污阀，水流经滤网流入内侧，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。这样整个冲洗过程系统可正常运行，无需停机。
水流导向阀的开启机构分手动和电动两种，当采用电动开启机构时，过滤器进出口设有压力传感器，可根据前后压差实现自动清洗排污，此时排污口装电动球阀，水流导向阀和排污电动球阀实现联动。
技术参数:
通常工作压力:≤1.6MPa
工作温度:≤180℃
压损:≤0.115MPa
过滤精度:d=1.2mm
排污口DN：50
超过此范围可根据用户要求特别制造

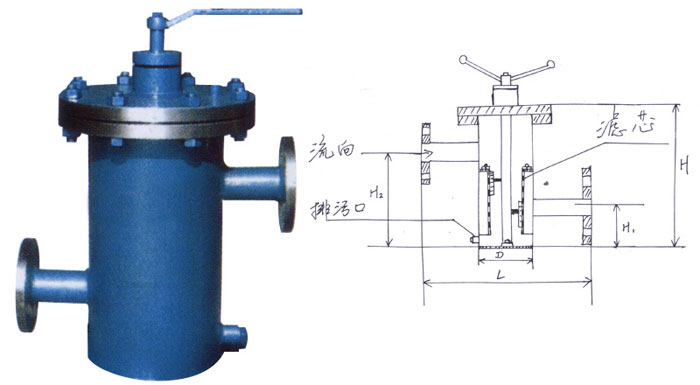

安装尺寸表
| 公称通径DN（mm） |
尺寸（mm） |
管塞 |
| L |
H |
H1 |
H2 |
D0 |
| 25 |
180 |
280 |
110 |
160 |
76 |
R3/4〃 |
| 32 |
200 |
285 |
110 |
170 |
76 |
R3/4〃 |
| 40 |
260 |
300 |
120 |
200 |
108 |
R3/4〃 |
| 50 |
260 |
340 |
120 |
210 |
108 |
R3/4〃 |
| 65 |
330 |
380 |
160 |
250 |
133 |
R3/4〃 |
| 80 |
340 |
420 |
180 |
280 |
159 |
R3/4〃 |
| 100 |
400 |
500 |
220 |
320 |
219 |
R3/4〃 |
| 125 |
480 |
600 |
260 |
400 |
273 |
R3/4〃 |
| 150 |
500 |
680 |
310 |
480 |
273 |
R3/4〃 |
| 200 |
560 |
850 |
390 |
600 |
325 |
R3/4〃 |
| 250 |
660 |
950 |
480 |
750 |
426 |
M35X1.5 |
| 300 |
750 |
1250 |
640 |
950 |
478 |
M35X1.5 |
| 400 |
850 |
1350 |
600 |
1050 |
530 |
M35X2.0 |
| 500 |
1050 |
1450 |
640 |
1100 |
630 |
M35X2.0 |
| 600 |
1380 |
1800 |
700 |
1200 |
800 |
M35X2.0 | | |
|
|
